無組織排放是指大氣污染物不經過排氣筒的無規則排放。低矮排氣筒的排放屬有組織排放，但在一定條件下也可造成與無組織排放相同的后果。因此，在執行"無組織排放監控濃度限值"指標時，由低矮排氣筒造成的監控點污染物濃度增加不予扣除。

????????

?法條鏈接

《中華人民共和國行政處罰法》第三十二條　當事人有下列情形之一，應當從輕或者減輕行政處罰：

（一）主動消除或者減輕違法行為危害后果的；

（二）受他人脅迫或者誘騙實施違法行為的；

（三）主動供述行政機關尚未掌握的違法行為的；

（四）配合行政機關查處違法行為有立功表現的；

（五）法律、法規、規章規定其他應當從輕或者減輕行政處罰的。

???《中華人民共和國大氣污染防治法》第四十五條：“產生含揮發性有機物廢氣的生產和服務活動，應當在密閉空間或者設備中進行，并按照規定安裝、使用污染防治設施；無法密閉的，應當采取措施減少廢氣排放?！?/p>

《中華人民共和國大氣污染防治法》一百零八條第一項：“違反本法規定，有下列行為之一的，由縣級以上人民政府生態環境主管部門責令改正，處二萬元以上二十萬元以下的罰款；拒不改正的，責令停產整治：（一）產生含揮發性有機物廢氣的生產和服務活動，未在密閉空間或者設備中進行，未按照規定安裝、使用污染防治設施，或者未采取減少廢氣排放措施的”。????????

表1：無組織排放定義

揮發性有機物自管以來，無組織排放就一直是重點關注的一環。生態環境部及其他管理部門在多個文件重點提及相關管理要求。從表2所示, 揮發性有機物無組織管控的要求越來越細化，重視程度越來越高，也更加突顯出妥善解決好無組織排放的問題，對揮發性有機物綜合治理非常關鍵。

表2：揮發性有機物無組織管控發展

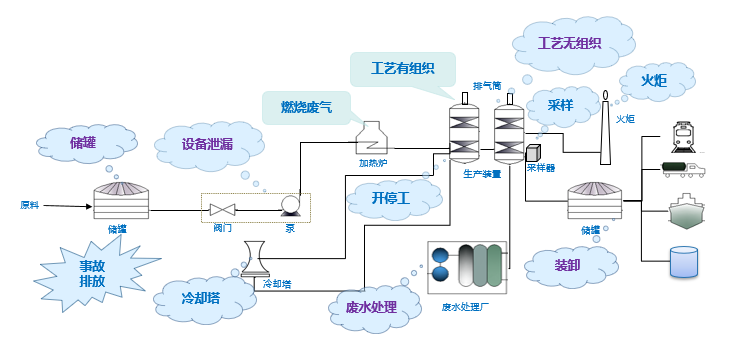

 如圖1所示，常見涉揮發性有機物排放單位的無組織排放源主要有12類，根據筆者多年現場實地調研，對于大部分排放企業，主要無組織排放源在儲罐呼吸閥、裝卸車過程、動靜密封點泄漏、工藝有組織和工藝無組織排放等五大部分，其中工藝無組織排放和動靜密封點泄漏是重中之重。

圖1：揮發性有機物無組織排放點源

按照《揮發新有機物無組織排放控制標準》（GB 37822-2019）劃分，涉及揮發性有機物工藝生產無組織排放可以分為VOCs基礎化工原料生產過程和含VOCs產品的使用過程。

物料投加和卸放：液體物料、粉粒料密閉投加

化學反應單元：進料口/出料口/檢修口/攪拌口/觀察孔等置換/揮發排氣

分離精制單元：離心/過濾/干燥/吸收/洗滌/蒸餾/萃取/冷凝等單元排氣

抽真空系統：干式真空泵排氣

配料加工和產品包裝：混合/攪拌/研磨/造粒/切片/壓塊等配料加工過程，以及含VOCs產品的包裝（灌裝、分裝）過程排氣

調配：混合、攪拌等

涂裝：噴涂、浸涂、淋涂、輥涂、刷涂、涂布等

印刷：平版、凸版、凹版等

粘結：涂膠、熱壓、復合、貼合等

印染：染色、印花、定型等

干燥：烘干、風干、晾干等

清洗：浸洗、噴洗、淋洗、沖洗、擦洗等

成型：混煉/塑煉/塑化/熔化/擠出/注射/壓制/壓延/發泡/紡絲等

揮發性有機物管控以來，并未出臺相關的無組織設計規范等，目前只是在《揮發新有機物無組織排放控制標準》（GB 37822-2019）管理要求中提及，測量點應選取在距離排風罩開口最遠處的無組織排放位置，控制風速不低于0.3m/s。由于缺乏專業獨立的設計規范，現有系統主要是根據廢氣收集方式，依托其他的設計規范來設計。主要的設計規范可以分為三類：①全密閉收集設計規范；②排氣罩(非全密閉)收集設計規范；③其他工程類設計規范。

涂裝作業安全規程涂層烘干室安全技術規定 GB 14443-2007

涂裝作業安全規程噴漆室安全技術規定 GB14444-2006

潔凈廠房設計規范 GB50073-2013

通風櫥類：

《化工實驗室化驗室供暖通風與空氣調節設計規范》

JG_T 222-2007《實驗室變風量排風柜》

JG_T 385-2012《無風管自凈型排風柜》

集氣罩類：

《集氣罩分類及技術要求》GB/T 16758-2008

AQ局部排風設施控制風速檢測與評估技術規范  AQ-T-4274-2016

簡明通風設計手冊    孫一堅主編

三廢處理工程技術手冊  廢氣篇    劉天齊主編

實用供熱空調設計手冊  陸耀慶主編

無組織排放管控的重點就是用合理的風量，采用合理的收集方式將廢氣由無組織排放變成有組織排放，設計技術路線主要是：識別污染源位置-確定污染源收集方式-核算廢氣收集風量。污染源收集方式和風量設計是此系統設計的關鍵，也是目前無組織排放的難點。

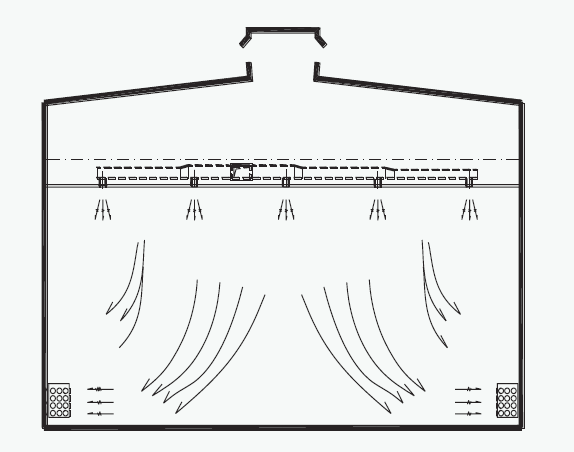

全密閉收集方式主要是通過對車間或者是某個工藝段進行密閉，采用整體換風或負壓的形式收集廢氣，最常見于噴漆房、烘干房，潔凈車間，污水處理廠等工序或者車間,也可以運用于點源多且分布比較錯亂的工況下。目前主要參照的設計規范有《涂裝作業安全規程噴漆室安全技術規定》（GB14444-2006）和《潔凈廠房設計規范》（GB50073-2013）。

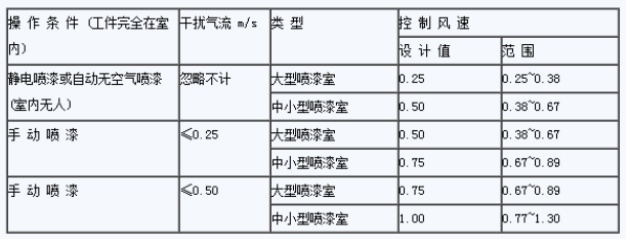

如圖表3所示，依據（GB14444-2006）規范，對于全密閉收集情況下，噴漆室相關風速的管控要求。

表3：《涂裝作業安全規程噴漆室安全技術規定》

根據表3要求，密閉(噴漆室)的收集風量按下式計算：

?? = ?? × ?? × ?? × 3600式中：

L—收集風量，m3/h；

v—控制風速，m/s；

F—截面積面積，m2；

??—安全系數，一般取1. 05~1.1

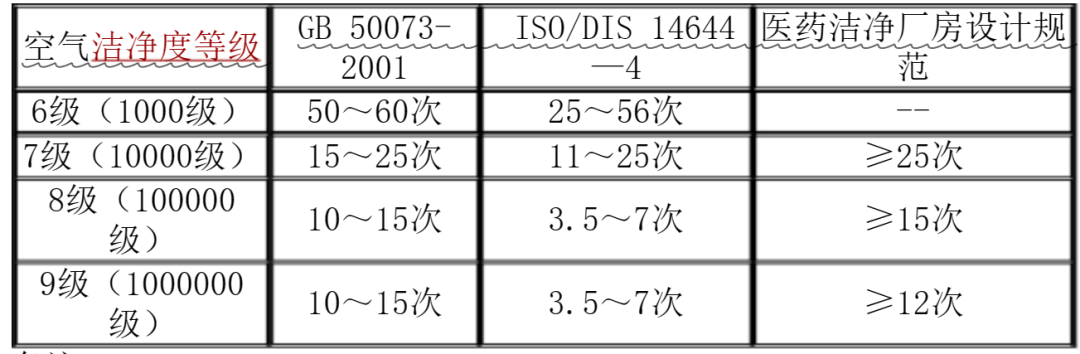

如表4所示，依據（GB50073-2013）規范，對于全密閉收集情況下，潔凈廠房相關換氣次數的管控要求。

表4：《潔凈廠房設計規范》

根據表4要求，潔凈廠房的收集風量按下式計算：

?? = V*n* ??式中：

L—收集風量，m3/h；

V—廠房體積，m3；

n—換氣次數，h-1；

??—安全系數，一般取1.05~1.1

非密閉收集方式主要是通過對某個工藝段或者某個設備加裝外部集氣罩的方式收集廢氣，常見于整體車間大且無法密閉的廠房/車間，重點針對排放源收集的工況。目前通風櫥主要參照的設計規范有實用供熱空調設計手冊和《化工實驗室化驗室供暖通風與空氣調節設計規范》；集氣罩主要參照的設計規范有簡明通風設計手冊、《集氣罩分類及技術要求》（GB/T 16758-2008）和《AQ局部排風設施控制風速檢測與評估技術規范》(AQ-T-4274-2016)。

如圖表5所示，依據實用供熱空調設計手冊規范，對于通風櫥操作情況下，其相關風速的管控要求。

表5：通風櫥操作口風速

根據表5要求，通風櫥的收集風量按下式計算：

?? = ?? × ?? × ?? × 3600式中：

L—收集風量，m3/h；

v—平均風速，m/s；

F—操作口面積，m2；

??—安全系數，一般取1.05~1.1

如圖表6所示，依據簡明通風設計手冊規范，對于集氣罩收集情況下，其相關風速的管控要求。對于揮發性有機物收集，《揮發新有機物無組織排放控制標準》（GB 37822-2019）管控為0.3m/s。

表6：控制點控制風速

針對于集氣罩收集情況，主要依據揮發性有機物排放控制標準管控要求，同時結合表6要求，通過對最遠點的管控速度，反推算出集氣罩罩口的風速，集氣罩的收集風量按下式計算：

?? = ?? × ?? × ?? × 3600式中：

L—收集風量，m3/h；

v—罩口風速，m/s；

F—罩口面積，m2；

??—安全系數，一般取1.05~1.1

無組織排放收集是個系統性工程，涉污企業在新建或者改造過程中，必須高度重視相關的收集工作。收集工作的開展，必須通過對污染源的識別，重點分析相關污染源的排放特征，選擇合適的收集方式和手段，再根據相關的收集方式，采用相應的設計規范，反向推算出合理的收集風量。唯有在風量，收集方式相互匹配的情況下，無組織變有組織效果方可保障。
